Verschattung: Kleine Schatten, große Wirkung

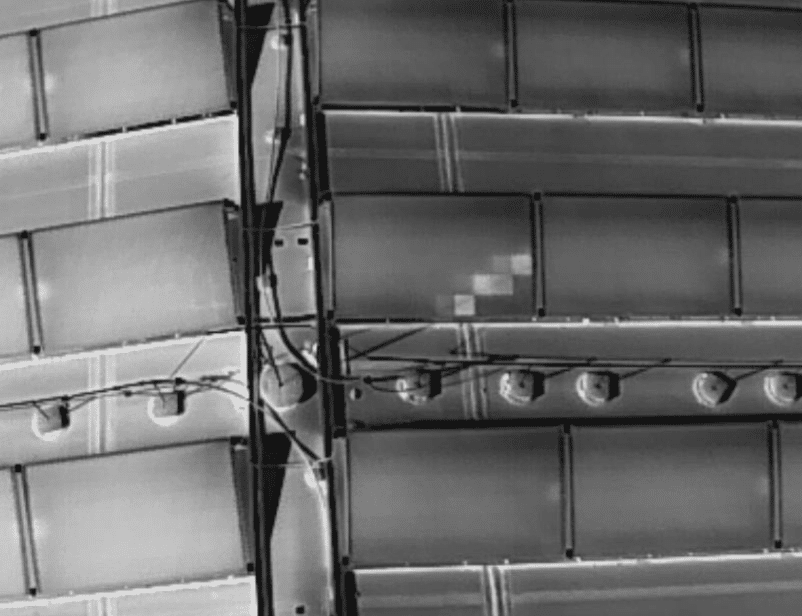

Verschattung zählt zu den häufigen Ursachen für Minderertrag bei Photovoltaikanlagen – und wird dennoch oft unterschätzt. Was wie ein kleines Problem wirkt, kann durchaus große Auswirkungen auf die Leistungsfähigkeit ganzer Modulstränge haben. Mit Hilfe der Drohnenthermografie lassen sich solche verschattungsbedingten Fehlerbilder, die kritisch sind, frühzeitig erkennen, bewerten und gezielt beheben.
Wie entsteht eine Verschattung?

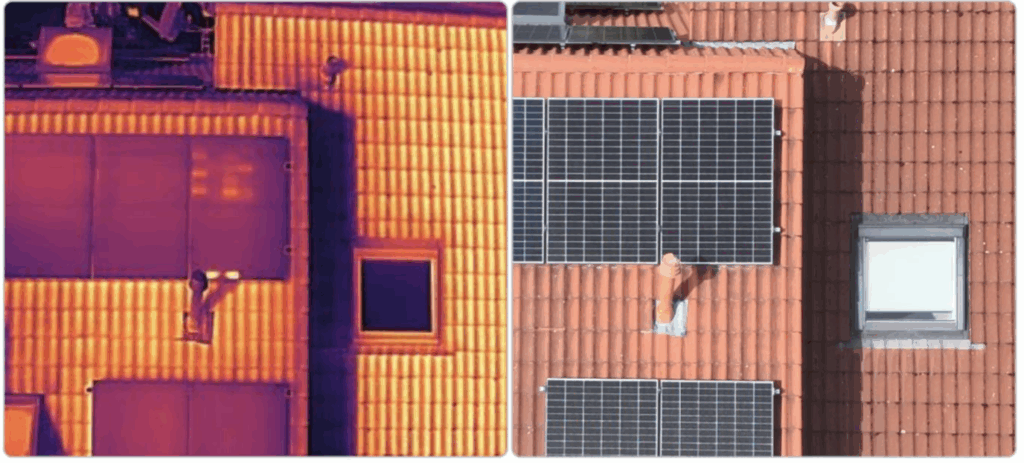

Schatten auf einem PV-Modul – sei es durch Bäume, Schornsteine, Blitzschutzsysteme oder temporäre Objekte – führen zu unterschiedlicher Einstrahlung innerhalb eines Modulfeldes. Da sich der Sonnenstand über das Jahr verändert, unterscheidet sich auch die Verschattungssituation von Jahreszeit zu Jahreszeit. Ein Objekt, was bei hohem Sonnenstand im Sommer keinen kritischen Schattenwurf erzeugt, kann im Winter bei geringer Sonnenhöhe wiederum das ganze Modul verschatten. Die betroffenen Zellen liefern weniger oder keinen Strom, was zu Leistungseinbußen im restlichen String führen kann.
Vorteile der Drohnenthermografie bei Verschattungsanalyse:
- Flächendeckende und schnelle Erkennung von Verschattungsbereichen auch auf großen Dächern und Freiflächenanlagen
- Kombination mit visuellen Bildern zur genauen Ursachenidentifikation (z. B. Baum, Antenne, Schmutz)
- Wiederholbarkeit zu verschiedenen Tageszeiten oder Jahreszeiten – wichtig bei saisonalen Verschattungen
Mögliche Maßnahmen nach der Fehlererkennung
- Bauliche Optimierungen: Rückschnitt von Pflanzen, Umplanung bei Neubauten
- Technische Maßnahmen: Einsatz von verschattungsoptimierten PV-Modulen, Moduloptimierer, neue Verschaltungskonzepte
- Reinigung & Wartung: Entfernung temporärer Verschattungsquellen
- Langfristige Strategie: Verschattungsanalysen in die Wartungsroutine integrieren
Fazit
Verschattung ist kein Schönheitsfehler – sondern kann zu einem ernstzunehmenden Ertragsverlust führen. Die Drohnenthermografie macht sichtbar, was dem menschlichen Auge verborgen bleibt: die thermischen Auswirkungen auf das verschattete PV-Modul. Eine frühzeitige Erkennung kritischer Verschattungen und anschließende Behebung kann Leistungsverlust vermeiden und somit Geld sparen.
